Clinical commentary · Finite element study
前後TADは競合ではなく補完関係。後方TADで臼歯固定、前方TADで前歯のトルクと垂直的位置を制御する。
前後TADの配置と力の方向を示す教育用生成画像。実在患者の症例写真ではない。
AI-generated educational visualization. Device geometry and anatomy are illustrative; not an individual force prescription.
Does saving the molarstip the incisors?
ミニスクリュー併用アライナーで
上顎第一小臼歯抜歯後の0.25 mm前歯後退を対象に、後方TADからの遠心力と前方TADからの圧下力を段階的に変化させた三次元有限要素解析を、臨床判断の順序に沿って整理する。
先に結論： 300 / 200 / 400 cNは同じ目的の「強弱」ではない。300 cNは臼歯固定、200 cNは切縁の垂直的位置、400 cNは前歯トルクをモデル上で相殺した、目的の異なる理論的閾値である。
300 cN 後方遠心力：6番近心傾斜がほぼゼロ
200 cN 前方圧下力：切縁の挺出がほぼゼロ
400 cN 前方圧下力：前歯の舌側歯冠傾斜がほぼゼロ
1．この論文が解こうとした問題
抜歯スペースをアライナーで閉鎖すると、セットアップで歯体後退を指示しても、初期反応として次の副作用が生じやすい。
前歯部 舌側歯冠傾斜、挺出、トルクロス、前歯部早期接触、オーバーバイト増大。
臼歯部 第一大臼歯の近心傾斜とアンカレッジロス。抜歯空隙へ後方歯群が倒れ込む。
重要 後方TADからの遠心力を増やすと、第一大臼歯の近心傾斜は減る一方、中切歯の舌側歯冠傾斜と挺出は増える。前方と後方を別々に考えず、力系全体として設計する必要がある。
2．有限要素モデルと荷重条件

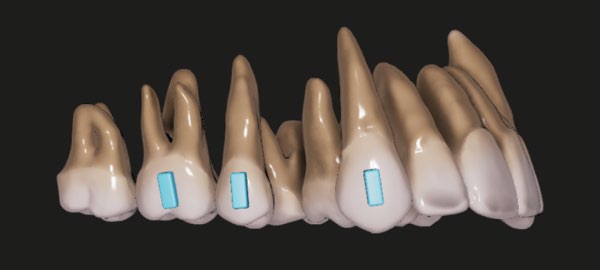

Fig. 1 上顎第一小臼歯抜歯モデル。犬歯・第二小臼歯・第一大臼歯に垂直長方形アタッチメント（4.0 × 1.5 × 1.0 mm）。アライナー厚0.75 mm、前歯後退設定0.25 mm。読むポイント： 結果はこの単一モデルの初期変位である。

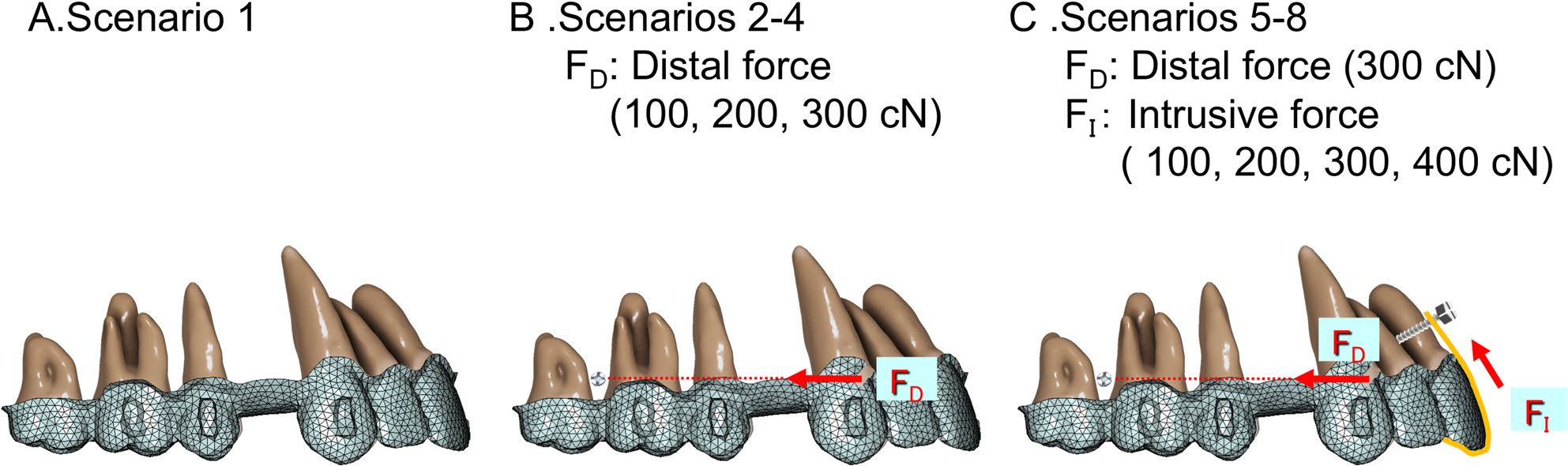

Fig. 2 A：アライナー単独。B：後方TADから犬歯フックへ100・200・300 cN。C：後方300 cNに、前方TADから100・200・300・400 cNの圧下力を追加。読むポイント： 前方圧下力は常に後方300 cNとの併用条件で比較される。
1 アライナー単独
2 後方TADを追加
3 前方TADを追加
3．後方TAD 300 cN：第一大臼歯の近心傾斜はほぼゼロ／中切歯の舌側歯冠傾斜・挺出は増加
First molar 近心傾斜 ↓ 約300 cNで−0.02°、ほぼゼロ
Central incisor 舌側歯冠傾斜 ↑ ＋ 挺出 ↑ 前方圧下力を加えていない条件。圧下ではない
後方TADだけを強めると、臼歯の近心傾斜は減る一方、前歯の舌側歯冠傾斜と挺出が増える。
後方TADによる遠心力の概念を示す教育用生成画像。実在患者の症例写真ではない。
AI-generated educational visualization. Device geometry and anatomy are illustrative.

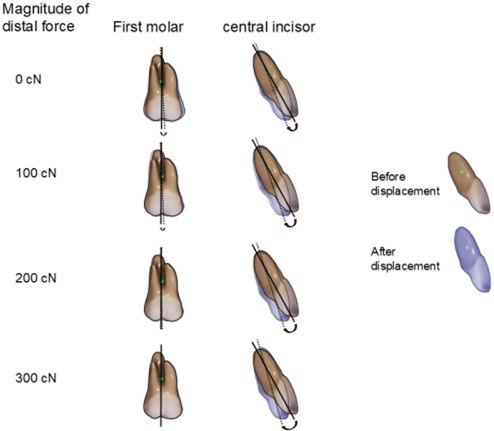

Fig. 3 後方遠心力の増加に伴い、第一大臼歯の近心傾斜は減少。一方、中切歯の舌側歯冠傾斜と挺出は増加。読むポイント： 臼歯固定の改善と前歯副作用の増加が同時に起こる。

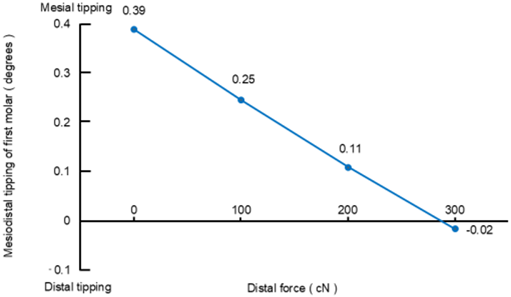

Fig. 4 第一大臼歯の近心傾斜：0 cNで0.39°、100 cNで0.25°、200 cNで0.11°、300 cNで−0.02°。読むポイント： 約300 cNで傾斜の符号が反転する。

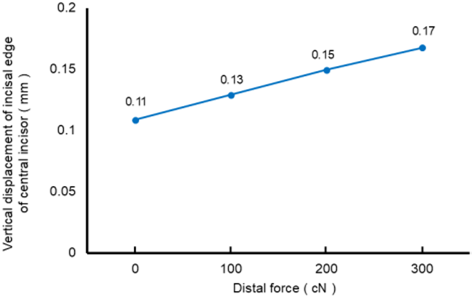

Fig. 5 後方遠心力を増やすほど中切歯切縁の挺出量が増加。読むポイント： 後方TADだけでは前歯垂直コントロールを解決しない。
研究上の閾値
後方TADから約300 cNを加えると、有限要素モデル上では第一大臼歯の近心傾斜がほぼゼロになった。ただし、これは「最適な生物学的矯正力」ではなく、モデル内でアライナー由来の近心力を機械的に相殺した値である。
4．前方TAD：200 cNは挺出防止、400 cNはトルク相殺＋圧下
前方TADだけを強調し、後方アンカレッジを再調整しないと、反作用によって臼歯の近心傾斜方向の負荷が増える。
前歯部TADによる圧下力の概念を示す教育用生成画像。実在患者の症例写真ではない。
AI-generated educational visualization. Device geometry and anatomy are illustrative.

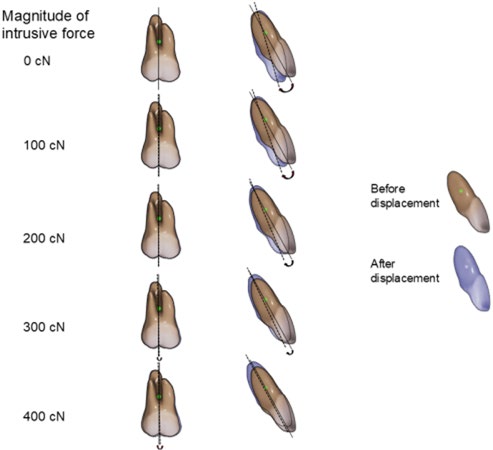

Fig. 6 後方遠心力300 cNを一定にし、前方圧下力を0〜400 cNへ増加。中切歯の舌側歯冠傾斜と挺出が段階的に減少し、400 cNでは明確な圧下を伴う。読むポイント： 傾斜と垂直変位は別々の閾値で相殺される。

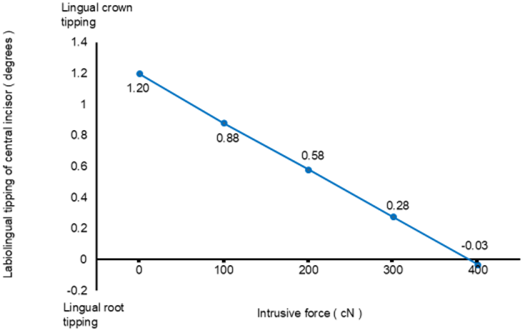

Fig. 7 舌側歯冠傾斜は0 cNで1.20°、200 cNで0.58°、300 cNで0.28°、400 cNで−0.03°。読むポイント： トルク相殺の閾値は約400 cN。

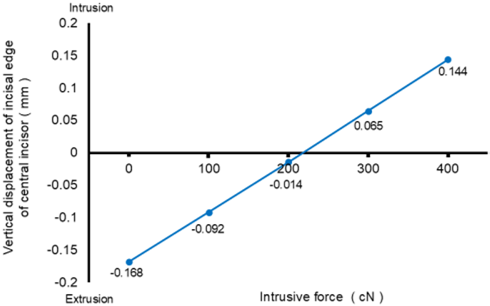

Fig. 8 切縁の垂直変位は約200 cNで挺出から圧下へ転じる。300・400 cNでは圧下量が増える。読むポイント： 挺出防止の閾値は約200 cN。
200 cN
400 cN
後方300 cN＋前方200 cN 切縁の垂直的位置をおおむね維持し、挺出によるバイトディープニングを抑制。ただし舌側歯冠傾斜は残る。ガミースマイルがなく、完全な歯体移動よりcontrolled tippingを許容する設計として著者が提示。
後方300 cN＋前方400 cN 舌側歯冠傾斜がほぼゼロとなり、歯体後退に近づく一方、明確な前歯圧下を伴う。上顎前突＋ガミースマイル＋前歯初期傾斜が正常な症例を想定した理論条件。
200 cN：挺出防止を主目的。400 cN：トルク相殺と圧下を主目的。
5．力系を1枚で理解する

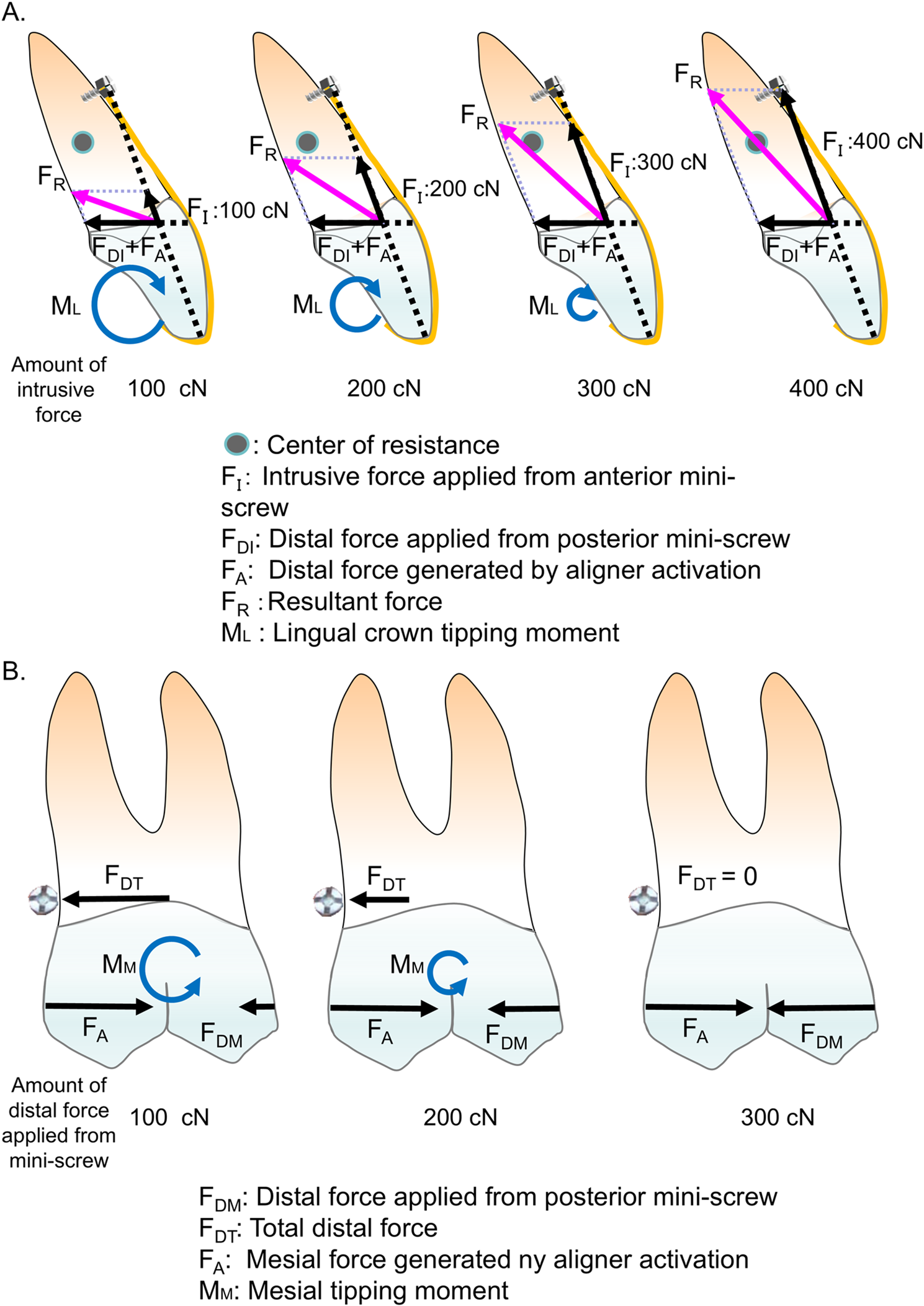

Fig. 9 前方圧下力は中切歯の抵抗中心より唇側を通り、舌側歯根傾斜方向のanti-tipping momentを生む。後方遠心力は第一大臼歯の抵抗中心より歯冠側を通り、遠心傾斜モーメントを生む。読むポイント： 力の作用線と抵抗中心の位置関係が傾斜方向を決める。
前歯 前方TADからの圧下ベクトルが抵抗中心の唇側を通過し、アライナー後退力による舌側歯冠傾斜モーメントを打ち消す。
臼歯 後方TADの遠心力がアライナー活性化による近心力と釣り合うと、近心傾斜とアンカレッジロスが減少する。
Rowboat effect：前歯トルクを守るほど、後方固定が要る
前方圧下力 ↑ 中切歯の挺出と舌側歯冠傾斜を減らす
→
反作用 ↑ アライナーを介して後方歯群へ近心方向の負荷が伝わる
→
後方固定要求 ↑ 第一大臼歯の近心傾斜傾向が再び増える
Rowboat effect 前方圧下力の増加は、前歯コントロールだけを改善する一方向の調整ではない。前歯側のモーメントを強く打ち消すほど、後方アンカレッジとの再バランスが必要になる。
結論：後方TADは臼歯を守るが前歯副作用を増やし、前方TADは前歯を守るが臼歯側の反作用を増やす。両者を同時にバランスさせる。
前後TADを同時に設計する概念を示す教育用生成画像。実在患者の症例写真ではない。
AI-generated educational visualization. Device geometry and anatomy are illustrative; not an individual force prescription.
6．300 cNは片側か、左右合計か
論文は「per side」と明記していない
本文は「posterior mini-screwsからcanine hookへ300 cN」と記載し、図では片側のベクトルを示すが、力の数値が片側値なのか、左右対称負荷を代表する値なのかを明文化していない。
図と解析の提示方法からは、同側の後方TAD―犬歯フック間に作用する荷重として片側300 cNと読むのが臨床的には自然 である。ただし、これは図からの推定であり、論文本文だけで確定はできない。
解釈 右側 左側 全顎の単純合計 確実性
片側値として解釈 300 cN 300 cN 600 cN 図からは自然／確定不可 左右合計値として解釈 150 cN 150 cN 300 cN 本文の裏付けなし
安全な読み方： この研究の300 cNを臨床プロトコルへ直結させず、「モデル内で臼歯近心傾斜を相殺した理論値」と扱う。再現を試みる場合は左右それぞれの実装距離でフォースゲージを用いて確認する。
7．Ormco Zoo Packに置き換えると
300 cNは約10.8 ozであり、Zoo Packの単独1本としては6 oz・8 ozより強く、14 ozより弱い。Ormcoの公称荷重は通常、ゴムを表示内径の3倍まで伸長した条件 で示されるため、実際のスクリュー―フック間距離での荷重は商品名だけでは決まらない。
構成 公称荷重 概算cN 300 cNとの差 臨床的コメント
6 oz × 1 6 oz 約167 cN −133 cN 公称値ベースでは300 cN未満 8 oz × 1 8 oz 約222 cN −78 cN 公称値ベースでは300 cN未満。実装距離で実測 6 oz × 2並列 12 oz 約334 cN ＋34 cN 公称値上の近似候補 約11％高い3.5 oz × 3並列 10.5 oz 約292 cN −8 cN 数値は近いが、3本掛けは煩雑 14 oz × 1 14 oz 約389 cN ＋89 cN 公称値では過大
6 ozのZoo Pack例
内径 商品名 Ormco SKU 公称荷重
3/16″ Impala 630-0050 6.0 oz 1/4″ Ram 630-0051 6.0 oz 5/16″ Moose 630-0052 6.0 oz 3/8″ Buffalo 630-0053 6.0 oz
実務上の結論
「Ormcoなら何のゴムか」という問いに対し、適切な内径の6 ozを2本並列 は公称値上の近似候補になる。ただし約334 cNで論文値より約11％高く、この構成自体を臨床推奨するものではない。ゴム径、実際の伸長距離、経時劣化、唾液・温度の影響を受けるため、チェアサイドでフォースゲージ測定を前提とする。
内径の選択
同じ6 ozでも、3/16″・1/4″・5/16″・3/8″では、同じ装着距離における伸長倍率が異なる。後方TADから犬歯フックまでの距離に対し、無理な過伸展にならず、装着・交換しやすい内径を選び、実測値で調整する。商品名だけで「300 cN」と判断しない。
8．専門医としての臨床的な読み方
この論文が支持すること
後方固定と前歯トルク・垂直コントロールはトレードオフであり、前後TADを組み合わせる合理性がある。治療目標に応じて圧下力を変えるという考え方は有用。
この論文だけでは決められないこと
実患者での最適荷重、片側値の定義、長期移動量、歯根吸収リスク、TAD成功率、ゴム交換頻度、アライナー製品差。
治療目標 論文上の理論条件 期待される初期反応 注意点
臼歯固定のみ強化 後方300 cN 6番近心傾斜ほぼゼロ 前歯舌側傾斜・挺出が増える 挺出を防ぎ、controlled tipping 後方300＋前方200 cN 切縁の垂直位置維持 トルクロスは残る 歯体後退＋圧下 後方300＋前方400 cN 舌側歯冠傾斜ほぼゼロ、圧下 rowboat effect、荷重過大の懸念
実際の開始荷重として推奨された値ではない
著者自身が、0.25 mm活性化だけでも前歯部に約300 cNの後退力が生じ得ること、総荷重が従来の理想値より強くなり、歯根吸収・TAD動揺・不快感につながる可能性を指摘している。
9．研究の限界
有限要素解析は初期変位を評価するもので、骨リモデリングを伴う長期的歯牙移動を直接再現しない。
歯根膜・骨・アライナーを単純化したモデルで、患者個体差を含まない。
アライナー材料のヤング率、応力緩和、口腔内劣化により必要荷重は変化する。
300・400 cNは理論的閾値であり、直接的な臨床推奨値ではない。
荷重の片側／左右合計の定義が本文で明確ではない。
